1. Introduzione: sfide principali nelle elettrovalvole miniaturizzate
1.1 Elettrovalvole per vuoto miniaturizzate: il fondamento del controllo di precisione
Le elettrovalvole per vuoto miniaturizzate svolgono un ruolo fondamentale nelle moderne applicazioni industriali e scientifiche. Forniscono un controllo preciso di gas e fluidi in dispositivi quali ventilatori portatili, analizzatori del sangue, pompe microfluidiche e sistemi di laboratorio automatizzati. Il loro design compatto richiede elevata affidabilità, basso consumo energetico e un'attuazione della valvola rapida e precisa.

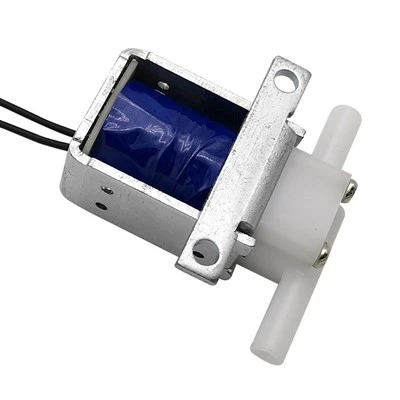

Per fare riferimento a un prodotto e alle specifiche del mondo reale-, gli ingegneri possono consultare questa elettrovalvola in miniatura:Mini elettrovalvola a 2 vie 12v
1.2 Domanda fondamentale: la resistenza CC è regolabile?
Sì, la resistenza CC della bobina in un'elettrovalvola per vuoto miniaturizzata a 2 vie può essere regolata durante la fase di progettazione. Modificando il materiale della bobina, la struttura e la configurazione dell'avvolgimento, gli ingegneri possono controllare con precisione la resistenza, che influisce direttamente sulla corrente operativa, sulla forza magnetica e sulle prestazioni di risposta della valvola.
1.3 Domanda fondamentale: l’aumento della resistenza riduce la corrente?
Secondo la legge di Ohm (I=U/RI=U/RI=U/R), quando la tensione di alimentazione rimane costante, aumentando la resistenza CC della bobina si ridurrà la corrente in stato stazionario-. Questa relazione è fondamentale per comprendere i successivi cambiamenti di potenza, generazione di calore e forza magnetica.
1.4 Struttura e scopo dell'articolo
Questo articolo esamina l'argomento in modo approfondito, dai principi elettrici di base e la progettazione della bobina agli effetti sulle prestazioni e alle strategie ingegneristiche, incorporando un'applicazione reale-di Pinmotor per dimostrare il valore pratico dell'ottimizzazione della resistenza.
2. Fondamenti elettrici delle bobine dei solenoidi
2.1 Legge di Ohm: la base per corrente e resistenza
La legge di Ohm(I=U/RI)definisce la relazione tra corrente, tensione e resistenza. In condizioni di funzionamento CC-stazionario, la bobina del solenoide si comporta essenzialmente come un carico resistivo. La corrente operativa dipende interamente dalla tensione di alimentazione (U) e dalla resistenza CC della bobina (R).
Nelle applicazioni con solenoidi miniaturizzati, la corrente influenza direttamente la forza magnetica e la velocità di attuazione della valvola, rendendo essenziale un controllo preciso della resistenza.
2.2 Basi fisiche della resistenza CC
La resistenza CC della bobina è espressa come:
R=ρL/A
Dove:
- ρ=resistività del materiale del filo
- L=lunghezza totale del cavo
- Un'area=trasversale-sezionale del cavo
La selezione del materiale, la lunghezza e lo spessore del filo sono quindi i tre fattori principali che determinano la resistenza CC della bobina.
3. Come regolare la resistenza CC: l'arte della progettazione della bobina
3.1 Modifica del materiale del filo: selezione della resistività
Materiali diversi hanno resistività diverse, come rame, alluminio e leghe speciali. Il rame è più comunemente utilizzato grazie alla sua eccellente conduttività, resistenza meccanica e producibilità. L'ottimizzazione della qualità e dell'uniformità del filo di rame consente di-regolare con precisione la resistenza senza modificare il materiale stesso. In alcune applicazioni ad alta-precisione, è possibile utilizzare leghe di rame a bassa-resistività per ridurre la perdita di potenza e la generazione di calore.
3.2 Modifica del diametro del filo (sezione-trasversale): il metodo più diretto
Diametri di filo più piccoli aumentano la resistenza, mentre diametri maggiori la riducono. La selezione del diametro appropriato del filo smaltato è il metodo più semplice e comunemente utilizzato per regolare la resistenza della bobina.
3.3 Modifica delle spire della bobina: bilanciamento di lunghezza e forza magnetica
Aumentando il numero di spire della bobina (N) aumenta la lunghezza totale del filo (L), aumentando la resistenza. Tuttavia, il numero di spire determina anche la forza magnetica(F∝N⋅I), quindi virate eccessive o insufficienti potrebbero compromettere le prestazioni. È necessario mantenere un equilibrio in uno spazio limitato.
3.4 Modifica delle dimensioni del nucleo della bobina: bilanciamento di spazio e prestazioni
La dimensione del nucleo della bobina determina lo spazio di avvolgimento disponibile, influenzando la scelta del diametro del filo e del numero di spire. L'ottimizzazione del nucleo consente agli ingegneri di ottenere una combinazione ideale di resistenza e forza magnetica all'interno di design compatti.
4. Gli effetti a catena della regolazione della resistenza CC
4.1 Effetto sulla corrente operativa
Con una tensione di alimentazione fissa, l'aumento della resistenza della bobina ridurrà la corrente di stato stazionario-(III), costituendo la base per tutte le successive modifiche delle prestazioni.
4.2 Effetto sul consumo energetico
La potenza è data da:
L'aumento della resistenza riduce la corrente, il che può ridurre significativamente il consumo energetico-una considerazione chiave nei dispositivi medici portatili o nei sistemi di automazione a basso-consumo energetico.
4.3 Effetto sulla forza magnetica
La forza magnetica (F∝N⋅I) è influenzata dalla corrente. Se la resistenza aumenta e la corrente diminuisce mentre i giri rimangono costanti, la forza magnetica potrebbe indebolirsi, influenzando la velocità di attuazione della valvola e la forza di tenuta. Gli ingegneri devono bilanciare attentamente la resistenza per un funzionamento affidabile.
4.4 Effetto sulla generazione di calore
La generazione di calore (Q=I²Rt) è proporzionale al quadrato della corrente. Riducendo la corrente aumentando la resistenza si riduce significativamente il calore, prolungando la durata dell'isolamento della bobina e della valvola nel suo complesso, migliorando l'affidabilità.
4.5 Effetto sulla velocità di risposta
La risposta della bobina è definita dalla costante di tempo (τ=L/R). L'aumento della resistenza riduce τ\\tauτ, teoricamente migliorando i tempi di salita e discesa della corrente. Tuttavia, se la forza magnetica è insufficiente, l'attuazione effettiva della valvola potrebbe essere più lenta, pertanto è necessaria una valutazione approfondita.
5. Compromessi ingegneristici-e strategie di ottimizzazione
5.1 Progettazione basata sui requisiti dell'applicazione
Applicazioni a basso-consumo/basso-calore: utilizza bobine con resistenza-più elevata e PWM o guida a corrente-costante per ridurre potenza e calore.
Applicazioni ad alta forza magnetica/risposta rapida: Scegli bobine con resistenza moderata o inferiore, con raffreddamento ottimizzato per mantenere l'uscita magnetica.
Disegni in miniatura-con spazio limitato: Bilancia con precisione il diametro del filo, le spire e le dimensioni del nucleo per ottenere prestazioni ottimali in spazi ristretti.
5.2 Coordinamento con i circuiti di guida
Le strategie di guida intelligenti (PWM o corrente-costante) aiutano a mitigare l'impatto delle variazioni di resistenza sulla forza magnetica e sulla potenza, garantendo un funzionamento stabile ed efficiente.
5.3 Importanza dei materiali e della produzione
Filo smaltato di alta-qualità, tecniche di avvolgimento precise e una gestione termica efficace sono essenziali per la stabilità-a lungo termine e l'affidabilità delle elettrovalvole miniaturizzate.
6. Caso del cliente relativo al dispositivo medico Pinmotor
Un cliente di un dispositivo medico Pinmotor ha utilizzato elettrovalvole per vuoto miniaturizzate a 2 vie in un ventilatore portatile. Il design originale aveva una resistenza della bobina relativamente bassa, risultando in:
- Corrente stazionaria-eccessiva
- Elevato consumo energetico e notevole generazione di calore
- Affidabilità ridotta durante il funzionamento continuo
Regolando le spire della bobina e il diametro del filo per aumentare la resistenza CC:
- La corrente allo stato stazionario è diminuita del 25% circa, riducendo il consumo energetico
- La forza magnetica è rimasta sufficienteper azionare in modo affidabile le valvole
- La generazione di calore è diminuita del ~40%, migliorando la sicurezza e l'affidabilità del dispositivo
- Il tempo di risposta è rimasto entro i requisiti di progettazione, garantendo un controllo preciso del flusso d'aria
Questo caso dimostra i vantaggi pratici dell'ottimizzazione della resistenza della bobina. Gli ingegneri hanno anche fatto riferimento alle specifiche delElettrovalvola miniaturizzata a 2 vie DC 12 Vper la validazione e la guida alla selezione.
7. Conclusione
La resistenza CC delle bobine delle elettrovalvole per vuoto miniaturizzate a 2 vie è un parametro di progettazione critico. L'aumento della resistenza può ridurre la corrente operativa e influenzare il consumo energetico, la forza magnetica, la generazione di calore e la velocità di risposta. La combinazione dell'ottimizzazione della resistenza con circuiti di pilotaggio e tecniche di produzione precisi migliora le prestazioni e l'affidabilità nei dispositivi medici, nei sistemi automatizzati e nelle applicazioni microfluidiche. Con l’aumento delle richieste di miniaturizzazione, intelligenza e alta efficienza, l’ottimizzazione della resistenza rimarrà un obiettivo chiave nella progettazione delle elettrovalvole.
