Pompa dell'acqua a micro membrana
Pompa acqua a micro diaframma OEM per trasferimento di liquidi compatto
Pinmotor fornisce pompe dell'acqua a micro membrana per dispositivi OEM compatti che necessitano di trasferimento di liquidi stabile, prestazioni auto-adescanti e adattamento dell'alimentazione CC. Queste pompe vengono utilizzate in macchine da caffè, distributori d'acqua, dispositivi di pulizia, sistemi di nebulizzazione, prodotti per la cura personale e piccoli moduli di controllo dei fluidi.
Richiedi una raccomandazione sulla pompa

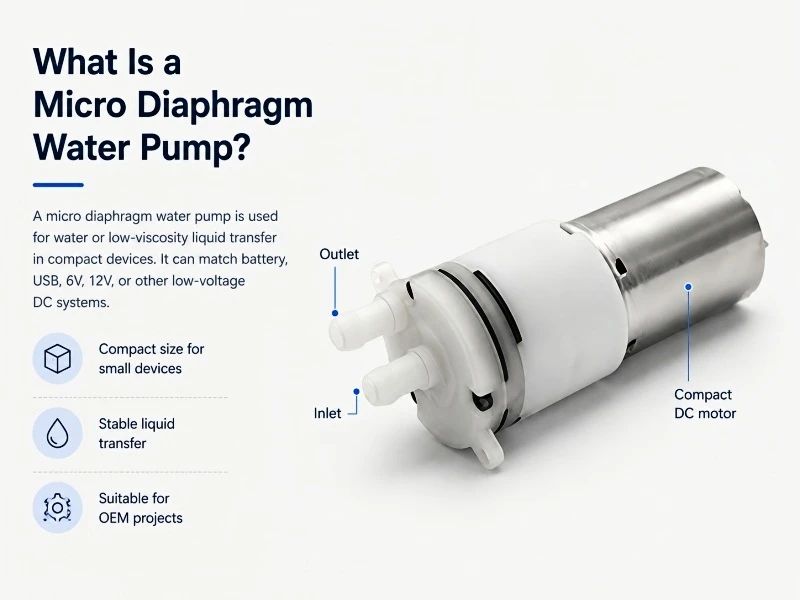

Cos'è una pompa dell'acqua a micro membrana?
Una pompa dell'acqua a micro membrana è una pompa CC compatta che sposta l'acqua o un liquido a bassa{0}}viscosità attraverso una camera della pompa sigillata utilizzando una membrana flessibile e valvole un-direzionali.Viene utilizzato in dispositivi di piccole dimensioni che necessitano di trasferimento controllato di liquidi, capacità di autoadescamento-, flusso stabile e installazione compatta.
Costruito per il trasferimento controllato di liquidi
Una pompa dell'acqua a micro membrana viene utilizzata principalmente per spostare piccoli volumi di acqua o liquidi a bassa-viscosità all'interno di prodotti compatti. Può aspirare liquido da un serbatoio, spingerlo attraverso tubi e supportare un'erogazione stabile di liquido in uno spazio interno limitato.
Aspirare un liquido da un serbatoio
Utilizzato quando il serbatoio dell'acqua è posizionato sotto o lontano dalla pompa. Durante il test è necessario controllare la capacità di auto-adescamento e l'altezza di aspirazione.
Spingere l'acqua attraverso i tubi
Utilizzato quando il liquido deve passare attraverso un tubo, un ugello, un riscaldatore, una testina di spruzzatura o un'uscita di erogazione. La pressione e la resistenza del tubo influiscono sul flusso finale.
Adatta layout di prodotto compatti
Utilizzato in dispositivi con spazio limitato attorno al serbatoio, al PCB, alla batteria, al guscio e al percorso dei tubi. Le dimensioni della pompa e la direzione dell'ugello devono corrispondere alla struttura finale.
Abbinamento del percorso dell'acqua prima della selezione della pompa
Per i progetti con pompe dell'acqua, la pompa deve essere controllata insieme all'intero percorso del liquido. Un modello adatto dipende dalla posizione del serbatoio, dalla lunghezza del tubo, dalla struttura di uscita, dalla resistenza ai liquidi e dall'orario di lavoro.
| Fattore del percorso dell'acqua | Cosa controllare | Perché è importante |
|---|---|---|
| Posizione del serbatoio | Serbatoio sopra, sotto o accanto alla pompa | Influisce sull'auto-adescamento e sulle prestazioni di avvio |
| Lunghezza del tubo | Percorso in metropolitana corta o in metropolitana lunga | Tubi più lunghi possono ridurre il flusso e aumentare la resistenza |
| Diametro interno del tubo | Dimensioni del tubo e tenuta del raccordo | Influisce sulla tenuta e sull'uscita del liquido |
| Struttura dello sbocco | Ugello, testina di spruzzo, riscaldatore o erogatore | Prese diverse richiedono livelli di pressione diversi |
| Direzione di installazione | Montaggio orizzontale, verticale o angolato | Influisce sull'adattamento allo spazio e al layout dei tubi |
| Orario di lavoro | Brevi raffiche o cicli ripetuti | Influisce sull'aumento della temperatura e sulla durata |
Dati chiave da confermare prima del campionamento
Prima di scegliere una pompa dell'acqua a micromembrana, è necessario verificare i dati di funzionamento di base. Ciò aiuta a ridurre la mancata corrispondenza dei campioni ed evita modifiche ripetute durante i test del dispositivo.
| Informazioni richieste | Esempio |
|---|---|
| Tipo liquido | Acqua, profumo liquido, liquido detergente o altro liquido a bassa-viscosità |
| Voltaggio | 3 V, 3,7 V, 5 V, 6 V, 12 V o personalizzato |
| Portata target | ml/min o l/min richiesti |
| Requisito di pressione | Trasferimento normale, spruzzatura, pulizia o erogazione |
| Altezza di aspirazione | Distanza dal serbatoio alla pompa |
| Dimensioni del tubo | Diametro interno, diametro esterno e tipo di connettore |
| Limite di rumore | Utilizzato in dispositivi domestici, di bellezza, medici o per uso silenzioso |
| Ciclo di lavoro | Secondi o minuti per operazione |
|
Spazio di installazione |
Lunghezza, larghezza, altezza e direzione dell'ugello della pompa |
Invia i dati di funzionamento della tua pompa prima del campionamento.
Pinmotor può aiutarti a verificare se la micropompa dell'acqua selezionata si adatta al layout del tuo dispositivo.Invia i requisiti della pompa
Pinmotor può aiutarti a verificare se la micropompa dell'acqua selezionata si adatta al layout del tuo dispositivo.Invia i requisiti della pompa

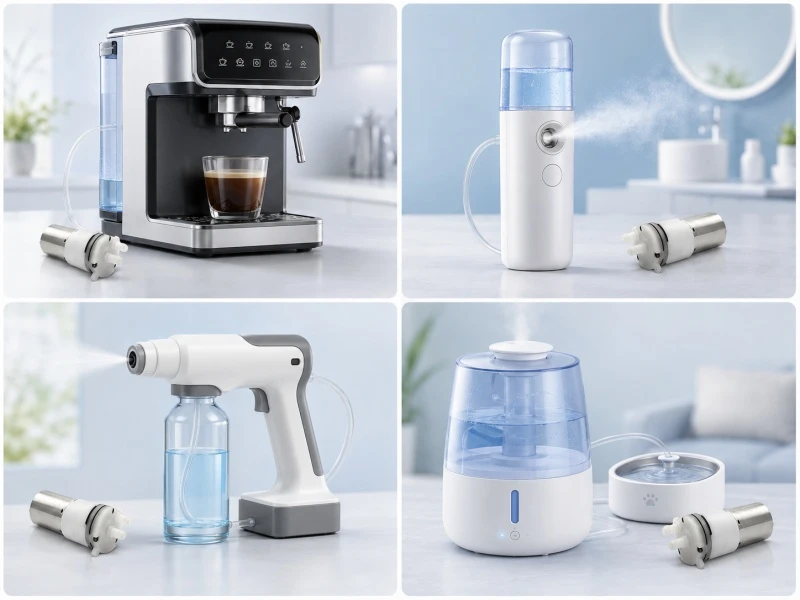

Dove vengono utilizzate le pompe dell'acqua a micro membrana?
Le pompe dell'acqua a micro membrana sono adatte per prodotti di piccole dimensioni che necessitano di un movimento controllato del liquido. I principali punti di selezione non sono gli stessi in ogni applicazione, pertanto la pompa deve essere adattata in base alla struttura reale del dispositivo.
Macchine da caffè e distributori d'acqua
Utilizzato per spostare l'acqua dal serbatoio alla struttura di preparazione, riscaldamento o erogazione. La pompa deve corrispondere a portata, pressione dell'acqua, altezza di autoadescamento, dimensioni dei tubi e rumore di funzionamento.
Strumenti per la pulizia e la spruzzatura
Utilizzato in strumenti di pulizia compatti, piccoli moduli di spruzzatura e sistemi di uscita di liquidi. Durante il test è necessario controllare la pressione, la resistenza di uscita, la lunghezza del tubo e il ciclo di lavoro.
Dispositivi per la nebulizzazione e la cura della persona
Utilizzato in dispositivi di nebulizzazione per la cura della pelle, distributori di profumi, strumenti spray per la pulizia e dispositivi liquidi portatili. Di solito sono importanti le dimensioni ridotte, il controllo del flusso basso, la tenuta e l'alimentazione della batteria.
Casa intelligente e piccoli elettrodomestici
Utilizzato in umidificatori, distributori di acqua per animali domestici, produttori di ghiaccio e sistemi automatici di fornitura di liquidi. La pompa deve adattarsi alla posizione del serbatoio, alla scheda di controllo, al percorso dei tubi e all'alloggiamento del prodotto.
Cosa testare nel dispositivo finale?
Una pompa dell'acqua a micro membrana dovrebbe essere testata all'interno del dispositivo finale, non solo su un banco di prova. Il risultato effettivo potrebbe cambiare dopo che la pompa è stata collegata al serbatoio, al tubo, alla valvola, all'ugello, al riscaldatore o alla scheda di controllo.
| Articolo di prova | Cosa controllare |
|---|---|
| Uscita del flusso | Se l'uscita finale dell'acqua soddisfa i requisiti del dispositivo |
| Auto-adescante | Se la pompa può aspirare liquido dalla posizione del serbatoio |
| Sigillatura | Se il tubo, il connettore e la camera presentano perdite |
| Rumore | Se il livello sonoro è accettabile all'interno dell'involucro del prodotto |
| Aumento della temperatura | Se il motore rimane stabile durante il funzionamento ripetuto |
| Installazione adatta | Se la pompa interferisce con l'alloggiamento, il PCB, la batteria o il serbatoio |
Testare un nuovo dispositivo liquido?
Condividi il layout del tuo percorso dell'acqua con Pinmotor prima di confermare il modello della pompa.
Ottieni supporto per i test dei campioni
Opzioni personalizzate per progetti di micropompe dell'acqua
Per i progetti OEM, Pinmotor può regolare o abbinare i dettagli della pompa in base alla struttura del dispositivo e al percorso del liquido.
Corrispondenza della tensione
Adattamento di flusso e pressione
Direzione dell'ugello
Connettore del tubo
Lunghezza del filo
Struttura di montaggio
Controllo del rumore
Test del campione
Supporto di fabbrica per la produzione di micropompe dell'acqua
Pinmotor supporta progetti di micropompe per acqua dalla selezione del campione alla produzione in batch. La nostra fabbrica aiuta i clienti a verificare le prestazioni della pompa, l'idoneità del percorso del liquido, la coerenza della produzione e i requisiti di fornitura a lungo-termine.
Selezione del campione
Seleziona i campioni di pompe in base a tensione, portata, pressione, tipo di liquido e disposizione del dispositivo.
Produzione in lotti
Supporta la produzione ripetuta con controllo del processo, ispezione e follow-up-del progetto.
Comunicazione OEM
Confermare i requisiti di tubazione, connettore, lunghezza del cavo, direzione di installazione, imballaggio e consegna prima della produzione.

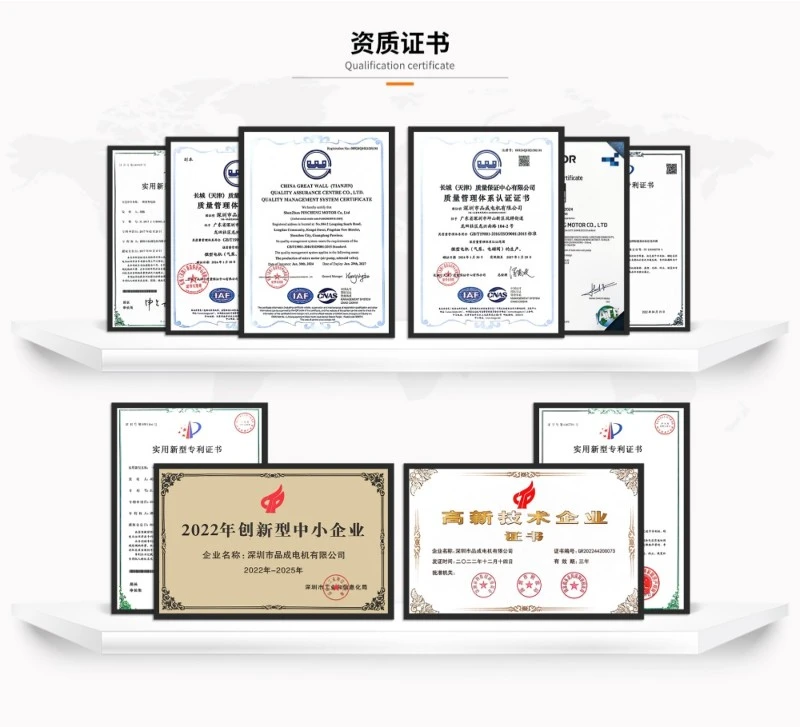

Supporto per la qualità e la conformità

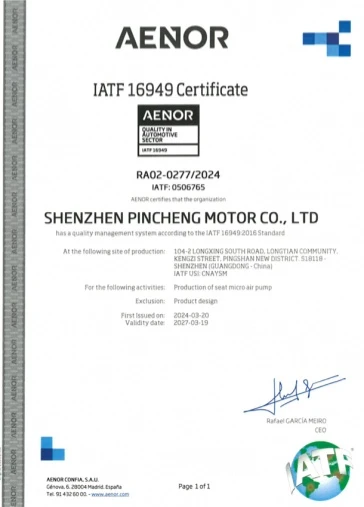

Sistema Qualità IATF 16949

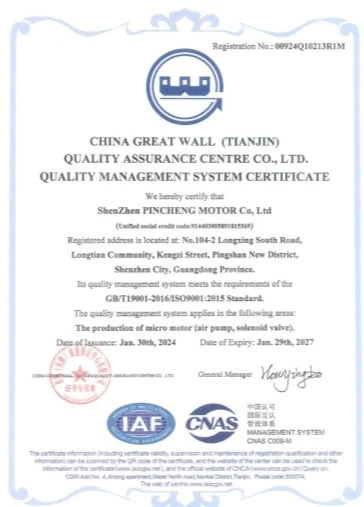

Gestione della produzione ISO 9001

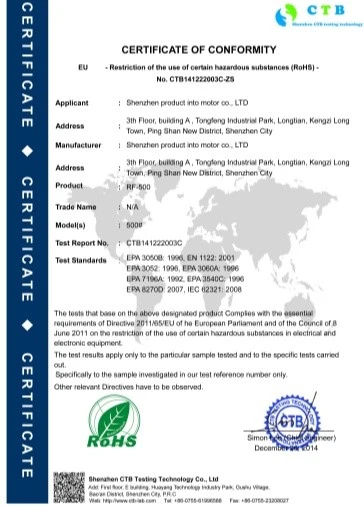

Conformità dei materiali RoHS
Pinmotor segue una gestione strutturata della qualità e della conformità nella produzione di micropompe, motori ed elettrovalvole. I nostri documenti di conformità includono la conformità CE EMC, la certificazione del sistema di qualità IATF 16949, la gestione della produzione ISO 9001 e la conformità dei materiali RoHS. Questi record supportano i clienti OEM che necessitano di produzione in lotti stabile, processi di produzione controllati e documentazione pronta per l'esportazione-per prodotti elettromeccanici compatti.
D: Quali informazioni devo fornire prima di richiedere un campione?
R: Fornire il tipo di liquido, la tensione, la portata target, i requisiti di pressione, la posizione del serbatoio, le dimensioni dei tubi, lo spazio di installazione, il ciclo di lavoro e la quantità stimata dell'ordine.
D: Questa pompa è adatta al funzionamento continuo?
R: Dipende dal modello della pompa e dalle condizioni di lavoro. Per un utilizzo ripetuto o prolungato-a lungo termine, è necessario confermare i requisiti relativi all'orario di lavoro, al tempo di riposo, all'aumento della temperatura e ai test di durata.
